TERMOSTATO DE IMERSÃO
Características: termostato com haste em latão ou inox 304, para controle de temperatura em banhos, caldeiras, estufas, etc
Escalas: -30+30°C, 0-40°C ,0-90°C, 20-120°C, 0-200°C, 50 a 300°C
Dimensões: hastes de 170 a 500 mm
Rosca a definir 1/2 BSP e 1/2 NPT |
|
| TIPO |
F. de OPERAÇÃO |
DIFERENCIAL |
TUBO DE PROTEÇÃO |
TTP 30 |
-30+30°C |
3°C |
150 mm |
TTP 40 |
0-40°C |
1,5°C |
150 mm |
TTP 100 |
30-110°C |
4,5°C |
150, 250, 350, 450 mm |
TTP 200 |
60-200°C |
4,5°C |
150, 250, 350, 450 mm |
TTP 300 |
50-300°C |
10°C |
170, 250, 350, 450 mm |
Aplicação: compressor elétrico Atlas Copco mod. ER 5 / RM830 “aplicado na tubulação de saída do ar”
|
FLUXOSTATO-CHAVE DE FLUXO
DESCRIÇÃO
A chave de fluxo (fluxostato) opera automaticamente, protegendo equipamentos e sistema de tubulações, contra danos causados por redução ou ausência de vazão, desligando ou ligando o sistema.
Marca JOHNSON CONTROL
Modelo: PENN F-61KB11-TERM-FLUX
Tubulações: de 1 ate 8
Contatos: SPDT 10A/120VAC
Rosca: 1 NPT
Pressão máxima: 10 kgf/cm2
Temperatura máx. do fluido: 100°C
Palheta em liga de cobre (liq. não corrosivo)
|
 |
FLUXOSTATO-CHAVE DE FLUXO
Marca W. E. ANDERSON
Modelo: V-8
Tubulações: de 1 A 6
Contato: SPDT 5A-125.250 VAC
Conexão: 1 NPT
Temperatura max. do fluído: 100°C
Pressão máxima: 10 BAR
Peso: 135 gr
Altura: 238 mm
Corpo a prova de vazamento
Norma UL
Parte em contato com proces. pps.
|
 |
FLUXOSTATO-CHAVE DE FLUXO
Modelo: V-10 - MINI-FLUX
Tubulações: de 1/2 A 2
Contato: SPDT 0,5A-120 VAC
Conexão: 1/2" NPT
Temperatura Max. do fluído: 90°C
Pressão máxima: 69 BAR
Peso: 128 gr
Altura: 133 mm
Corpo a prova de vazamento
Norma UL-NORMA 58
V-10- Corpo inferior em latão
V-10SS - Corpo inferior em aço inox
|
 |
FLUXOSTATO-CHAVE DE FLUXO
Modelo: V-6
Contato: SPDT 5A-125/250 VAC
Conexão: 1" NPT
Temperatura Max. do fluído: 100°C
Pressão máxima: 140 BAR
Peso: 1 kg
Altura: 127,7 mm
Conexão a tubulação tted ½ a 2"
Corpo a prova de vazamento e explosão
Norma UL
Parte em contato com processo em latão ou aço inox
|
 |
TERMOSTATO DE CAPILAR
Características: termostatos com capilar flexível de comando a distância para controlar temperatura em: estufas, aquecedores, cafeteiras, maquinas industriais.
Dimensões: capilar de 1000 mm
Contatos: 3( SPDT), 16 A 220V, SPDT= NA/NEUTRO/NF
|
 |
TIPO |
F. de OPERAÇÃO |
DIF. |
COMP. BULBO |
DIÂM. |
CAPILAR |
TCA-30 |
-30/+30°C |
3,0°C |
126 mm |
5,8 mm |
INOX |
TC-40 |
0-40°C |
2,0°C |
126 mm |
5,8 mm |
INOX |
TCA-60 |
0-60°C |
5,0°C |
104 mm |
5 mm |
INOX |
TCA-80 |
0-80°C |
5°C |
104 mm |
5 mm |
INOX |
TCA-95 |
0-95°C |
4,5°C |
104 mm |
5 mm |
INOX |
TCA-120 |
20-120°C |
4,5°C |
104 mm |
5 mm |
INOX |
TCA-200 |
50-200°C |
10°C |
179 mm |
3 mm |
INOX |
TCA-250 |
0-250°C |
10°C |
179 mm |
3 mm |
INOX |
TCA-300 |
50-300/320°C |
10°C |
179 mm |
3 mm |
INOX |
|
TERMOSTATO DE CAPILAR
Característica: termostatos com capilar flexível de comando a distância para controlar temperatura em: estufas, aquecedores, cafeteiras, maquinas industriais.
Dimensões: capilar de 1000mm.
Contatos: 2( NF), 30 A 220V, NEUTRO/NF
|
 |
TIPO |
F. de OPERAÇÃO |
DIF. |
COMP. BULBO |
DIÂM. |
CAPILAR |
TCA-60-30 |
0-60°C |
5,0°C |
104 mm |
5 mm |
INOX |
TCA-80-30 |
0-80°C |
5°C |
104 mm |
5 mm |
INOX |
TCA-95-30 |
0-95°C |
4,5°C |
104 mm |
5 mm |
INOX |
TCA-120-30 |
20-120°C |
4,5°C |
104 mm |
5 mm |
INOX |
TCA-200-30 |
50-200°C |
10°C |
179 mm |
3 mm |
INOX |
TCA-250-30 |
50-250°C |
10°C |
179 mm |
3 mm |
INOX |
TCA-300-30 |
50-300°C |
10°C |
179 mm |
3 mm |
INOX |
|
TERMOSTATO DE CAPILAR
Marca:Robertshaw - nacional
Capacidade: 30 a 250 VAC
Contato simples: SPST- NF
Material: capilar flexível e bulbo de cobre
Dimensão: 60 x 45 x 0,45 x 0,30 mm |
 |
TIPO |
ESCALA |
DIF. |
COMP. CAPILAR |
COMP. BULBO |
|
EA5-7-36 |
50/300°C |
+-7 |
914 mm |
291 mm |
4,8 |
EA5-8-36 |
20/120°C |
+-4,5 |
914 mm |
112 mm |
9,5 |
|
TERMOSTATO DE CAPILAR
Marca: PENN-USA
Série: A-19
Contato: SPDT
Rele de saída: 15 a 250
Bulbo: 9,5 x 102 x 127 mm
Capacidade elétrica: 15 a 250 VCA
|
 |
MODELO |
F. de OPERAÇÃO |
DIF. |
CAPILAR |
TEMP. MÁX. |
ABC 41 |
-35/+40°C |
1.7/6.7 |
2,4 m |
60°C |
ABC 05 |
+10/+50°C |
2/19 |
2,4 m |
77°C |
AAF 44 |
-5/+28°C |
FIXO 1 |
1,8 m |
60°C |
ACA 28 |
-35/+40°C |
rearme manual |
1,8 m |
60°C |
|
TERMOSTATO CAPILAR DE SEGURANÇA
Características: Termostato com capilar flexível de comando a distância com temperatura fixa para controlar: estufas, aquecedores, maquinas industriais. É usado como segurança no caso em que o primeiro termostato vir a falhar, então este atua e desliga a máquina, somente voltando a funcionar com rearme manual.
Dimensões: capilar de 1000 mm
Contatos: 2, 16 A, NF
Botão de rearme manual
|
 |
TIPO |
F. de OPERAÇÃO |
DIF. |
COMP. BULBO |
DIÂM. |
CAPILAR |
TSF-60 |
60°C |
1,5 C |
102 mm |
5,0 mm |
INOX |
TSF-230 |
230°C |
4,5 C |
102 mm |
5 mm |
INOX |
TCF 300 |
300°C |
4,5 C |
102 mm |
5 mm |
INOX |
|

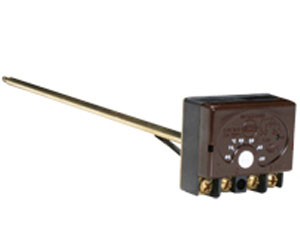

TERMOSTATO DE HASTE RÍGIDA
Marca: THERMOWATTI-ITÁLIA
Tipo: bimetálico, contato simples SPST
Rosca: 1/2 BSP/ poços de proteção de latão
Capacidade elétrica: 15 a 240 VOLST AC
Dimensão: 40 x 50 x 32 mm (não aconselhável p/novos projetos)
TIPO |
TE 80 |
TE 120. |
TE 150 |
ESCALA |
00-80°C |
20-120°C |
50-150°C |
DIFERENCIAL |
8 C |
8 C |
8 C |
HASTES |
300 mm |
180 mm |
180 mm |
|
 |
TERMOSTATO ELÉTRICO DE AMBIENTE
Marca: CAMPINI-ITALIA
Modelo: TY90B3
Faixa de operação: 5 a 35°C
Capacidade elétrica: 10 a 220 VOLST AC
Dimensões: 60 x 60 x 32 mm
Tipo: bimetálico
Contato normalmente fechado (NF)
Para calefação
|
 |
TERMOSTATO DE ENCOSTO
Modelo: 59 T sem rearme de segurança
Marca: THERM-O-DISC
Modelo: STYLE 4011
Faixa de operação: 45 a 75°C
Capacidade elétrica: 30 a 220 VOLT AC
Diferencial: +- 10 C
Dimensão: 70 x 40 x 10 mm
Tipo: bimetálico
Contato |
 |
Modelo: 59 com rearme de segurança
Marca: THERM-O-DISC
Modelo: STYLE 4011
Faixa de operação: 45 a 75°C
Capacidade elétrica: 30 a 220 VOLT AC
Diferencial: +- 10 C
Dimensão: 10 x 40 x 10 mm
Tipo: bimetálico
Contato NF
|
 |
CONTROLE INFINITO ROBERTSHAW
Modelo: INF 220/7 120 VAC-15A
Marca: ROBERTSHAW
Faixa de operação: min/máx/desligado
Dimensão: 44 x 44 mm
Tipo: bimetálico
Contato NF
|
 |
PRESSOSTATOS
Marca: JOHNSON CONTROL
Modelo: PENN P-48 AAA-91
Escalas: 0-1 / 3-30 Bar
Contatos: SPDT , 220 VCA/15A - 120 VCC/0,3A
Rosca: 3/8 BSP
Indicado para controle de vapor, água, ar, óleo, gases
TIPO |
ESCALA |
DIF. |
PRESSÃO MÁX. |
10 |
0-1 BAR |
0,12-0,55 |
3,5 |
20 |
0,2-4 BAR |
0,25-0-8 |
8 |
30 |
1-1 0 BAR |
0 1-3 |
15 |
40 |
4-1 4 BAR |
1,1-2,5 |
25 |
50 |
3-3 0 BAR |
3-1 2 |
3 |
|
 |
TERMOSTATO A PROVA DE TEMPO
DESCRIÇÃO
Os termostatos a prova de tempo são utilizados em todos os ambientes industriais. O sistema termal quando expandido empurra para cima o diafragma, o qual sofre uma deflexão máxima de 0,015 pol (0,4 mm). Esse diminuto deslocamento para cima contrapõe-se à força que a mola está exercendo para baixo. A temperatura aproxima-se do ponto crítico de disparo, o qual foi previamente escolhido e ajustado (set-point).
|
 |
Versão: 1 ou 2 Micro Chaves
Aplicação: Para todos os ambientes industriais
Grau de proteção: IP65
Faixa de operação: -20/40° a 300/600°C
Diferencial: fixo, ajustável, hermeticamente selado ou com rearme manual
Imune a vibração
Sistema com haste fixa para montagem direta ou com capilar para montagem remota
CARACTERÍSTICAS GERAIS
Material: caixa e tampa em alumínio SAE – 323 / tampa fixada por parafusos, vedação com junta de borracha
Pintura: eletrostática em epoxy na cor azul
Montagem em superfície (com capilar)
Ponto de ajuste interno
Conexão elétrica: ½" NPT-F (¾" opcional)
Sistema deslizante
Rosca: ½" NPT-M (ou sob consulta)
Bulbo: aço inox ou latão com 9,5 mm de diâmetro (ou sob consulta), comp. mín. de 60 mm e o de 110 mm (total)
Capilar: cobre ou aço inox com comprimento máx. de 6 m (ou sob consulta)
Proteção do capilar em PVC, cordoalha de cobre ou armadura helicoidal de aço inox
Sistema termal: classe I (SAMA) até 275°C, classe III – A (SAMA) até 600°C
ESPECIFICAÇÕES TÉCNICAS
Fluídos com Temperatura: entre -20 a 600°C
Temperatura ambiente: entre -10 a 50°C
Repetibilidade melhor que 1% da faixa
Diferencial: fixo 4% da faixa, ajustável mínimo de 10% até o máximo de 30% da faixa, e fixo para micro hermeticamente selado máximo de 5% da faixa
|
PRESSOSTATO A PROVA DE TEMPO
DESCRIÇÃO
Os pressostatos a prova de tempo são utilizados em todos os ambientes industriais. A pressão do processo empurra para cima o diafragma o qual sofre uma deflexão máxima de 0,05 pol. (0,4 mm). Esse diminuto deslocamento para cima contrapõe-se à força que a mola está exercendo para baixo. A pressão aproxima-se do ponto crítico de disparo, o qual foi previamente escolhido e ajustado (set-point).
Versão: 1 ou 2 Micro Chaves
Diferencial: fixo, ajustável, hermeticamente selado ou com rearme manual
Aplicações: para todos os ambientes industriais
Todos fluídos
Grau de proteção: IP65
Faixa de proteção: 0 a 400 mmCA até 0 a 6 kgf/cm² |
 |
Baixa Pressão |
0-160/0-250/0-400/0-600/0-1000/0-1600/0-2500 mmCA |
Média Pressão |
0-400/0-6000 mmCA/0-0,1/0-1,6/0-2,5/0-4,0/0-6,0 KGF/CM2 |
Alta Pressão |
0-10/0-16/0-25/0-40/0-60/0-100/0-160/0-250 KGF/CM2 |
|
|
